AC/DC Prüfanlagen bis 300 kV

Leistungsstarke Systeme für Hochspannungs- und Teilentladungsprüfungen

Unsere AC/DC-Prüfanlagen ermöglichen Spannungsprüfungen bis 300 kV – optional ausgestattet mit präziser Teilentladungsmessung gemäß IEC 60270.

Die Ausführung erfolgt individuell gemäß Kundenvorgaben – mit Fokus auf Kompaktheit, Sicherheit und höchster Messgenauigkeit.

Produkteigenschaften

Wechsel- und Gleichspannungsprüfsysteme bis 300 kV
Optional Teilentladungsmessung (PD-Prüfung) mit Frequenzwahl
Komplettlösung mit integrierter Steuerung (HVC+), Windows-Software und Sicherheitsüberwachung
Teilentladungsfreie Messumgebung dank geschirmtem Faradaykäfig (Grundstörpegel ≤ 1 pC)
Berührungssichere Integration aller Hochspannungskomponenten im fahrbaren Rack
Softwaregestützte Kalibrierung und Protokollierung (Win 10/11)

Verfügbare Grundvarianten

1. Kompaktgerät

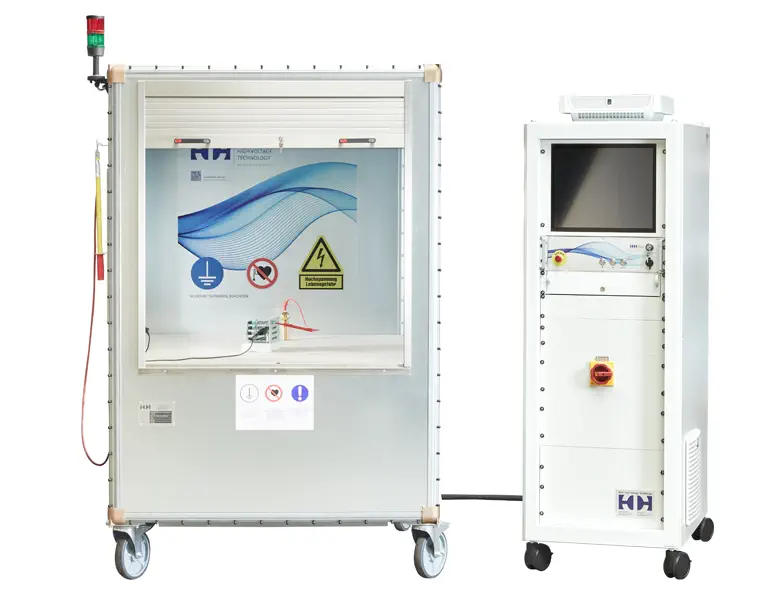

vollständig integriert auf einem fahrbaren Rack.
Ideal für Labore, Service oder mobile Anwendungen.

Für Spannungen bis 50 kV

2. Zweischranklösung

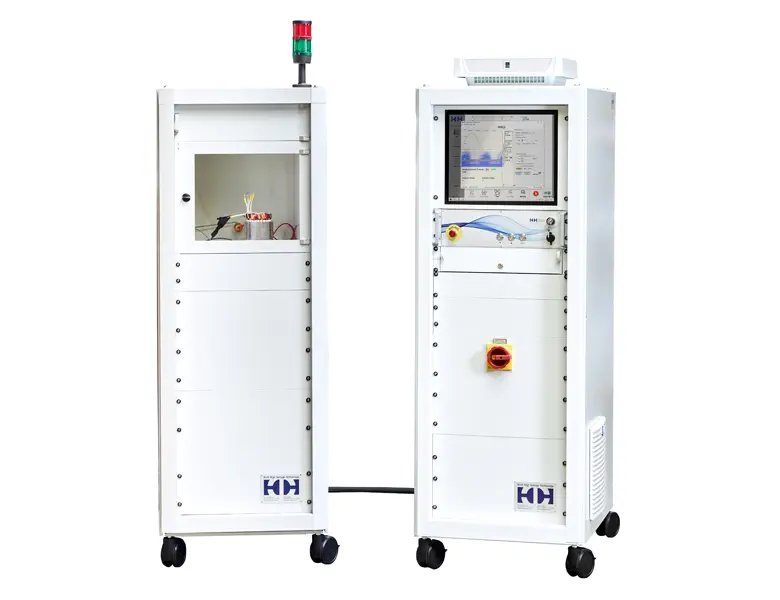

Getrennte Steuer- und Leistungseinheiten für höhere Systemtrennung und Sicherheit bei hohen Spannungen.

Für Spannungen bis 100 kV

3. Integration in Prüfkabine

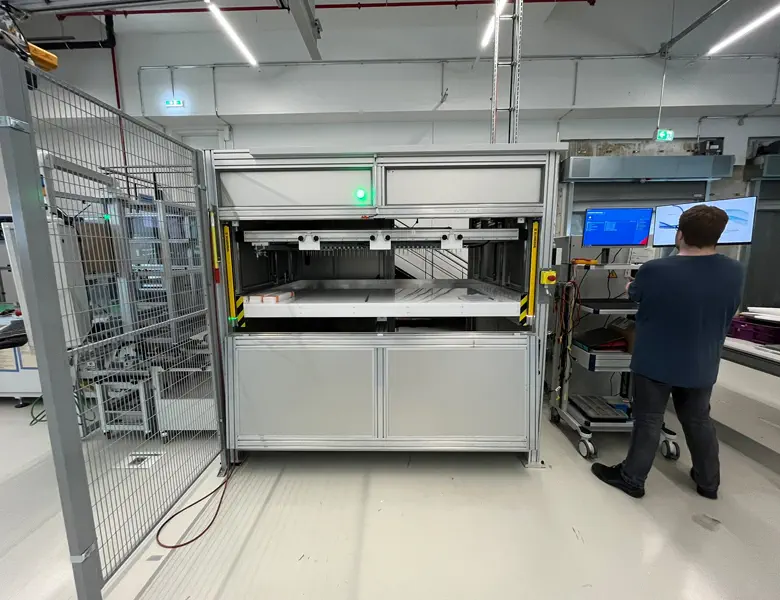

Individuelle Anpassung an vorhandene Prüfstände oder neue Kabinenlösungen.

Für Spannungen ab 100 kV

4. Sonderbau
nach Kundenwunsch

Keine Grenzen für Spannungen

Teilentladungsprüfung (PD) – zerstörungsfrei und präzise

Unsere PD-Systeme erlauben die frühzeitige Erkennung von Isolationsschwächen.
Typische Komponenten eines Systems:

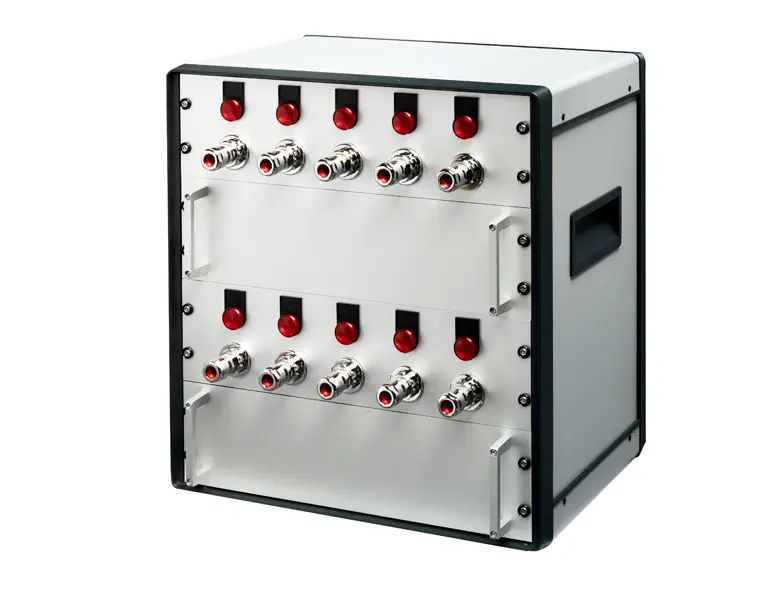

Messstation mit Kalibrator (1–100 pC, optional bis 10 nC)

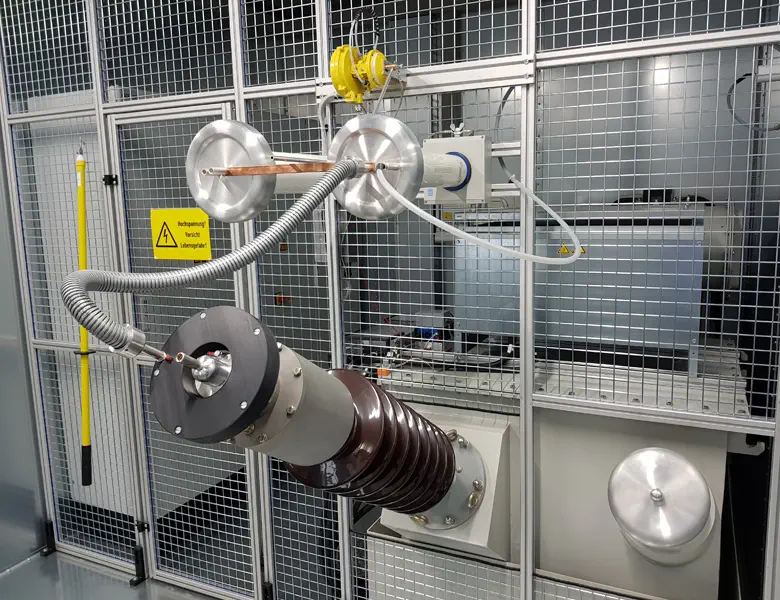

Koppelkondensator, Vierpol, Lichtwellenleiter
TE-freier Aufbau

Darstellung der Ergebnisse:

Ermittlung der Ein- und Aussetzspannung

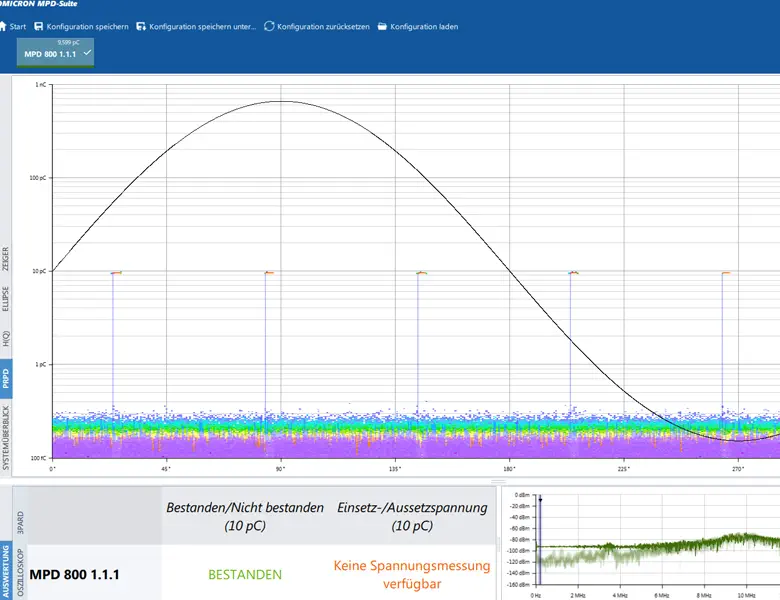

Summenhäufigkeit und grafische TE-Spannungsverläufe
PD-Analyse gemäß IEC 60270

Systemsoftware und Steuerung

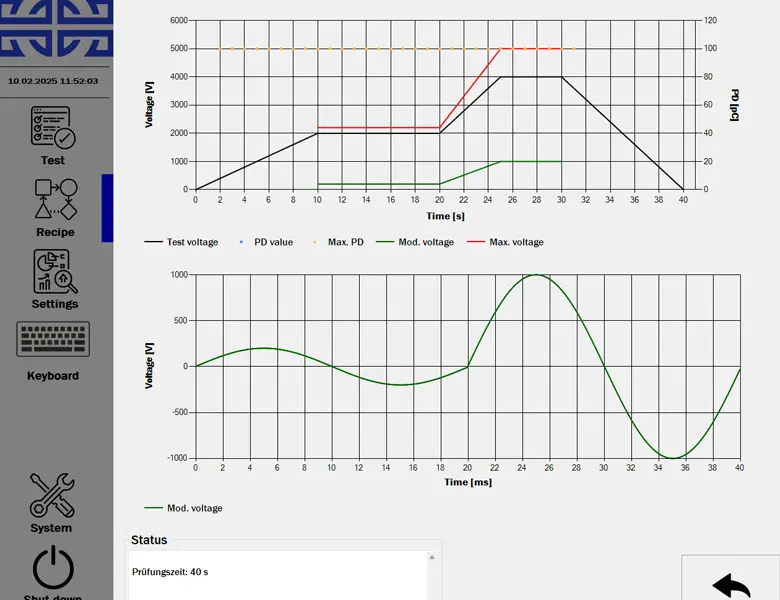

Die Steuerung HVC+ erlaubt manuelle wie auch vollautomatische Prüfzyklen:

Spannungsanstieg/-abfall mit vorgewählter Geschwindigkeit
Zeitgesteuertes Halten der Prüfspannung
Durchschlagserkennung & Abschaltgrenzen
Speicherung benutzerdefinierter Testprofile
Passwortgeschützte Prüfparameter
Windows-Oberfläche mit Touchscreen-Option

Sicherheitstechnik nach KAT 4

Unsere Systeme verwenden ausschließlich sicherheitsgeprüfte Komponenten deutscher Hersteller.
Alle Anlagen entsprechen DIN ISO 13849-1 und sind mit zweipoliger Sicherheitsabschaltung sowie Not-Aus-Kette und Signalleuchten ausgestattet.
